產品名稱：DP-72X72-3 單相交流電流表
產品類別 數字電流表 > DP-XX-3
產品型號 DP-72X72-3 單相交流電流表
擴展功能：RS485通訊Modbus-RTU協議、開關量輸入、開關量輸出、模擬量輸出
技術參數
測量精度： 電流0.5級。
輸入信號：
額定電流: AC 5A、 AC 1A；
過載: 1.2倍/(持續),10倍/5秒；
內阻:＜200mΩ(不包含mA和mV輸入)；
頻率：45~65Hz。
輔助電源： AC/DC 48-240V、AC/DC 80-265V、AC 380V、AC 220V、AC 110V、AC 60V。
顯示方式：
高亮度LED顯示
顯示滿度量程1-9999任意無級設定
顯示超過滿度量程的1.4倍時,顯示“HHHH”
擴展功能：
通訊功能：1路RS485通訊，Modbus-RTU協議,波特率分別是1200、2400、4800、9600、19200、24000、38400bps可設置
開關量輸入：支持4路干結點輸入
開關量輸出：支持4路電位輸出（5V），2路報警繼電器輸出（觸點:AC250V/5A,DC30V/5A)
模擬量輸出：支持1路模擬變送量輸出4-20mA或0-5V
工作環境：
工作溫度:-10℃~+55℃
存儲溫度:-25℃~+70℃
相對濕度:≤93%，無腐蝕性氣體場所
安全性能：
絕緣電阻：＞100MΩ
交流耐壓：＞AC 2000V
電磁兼容：
靜電放電： 4級
浪涌沖擊： 4級
射頻電磁場： 3級
電快速瞬變脈沖群： 3級

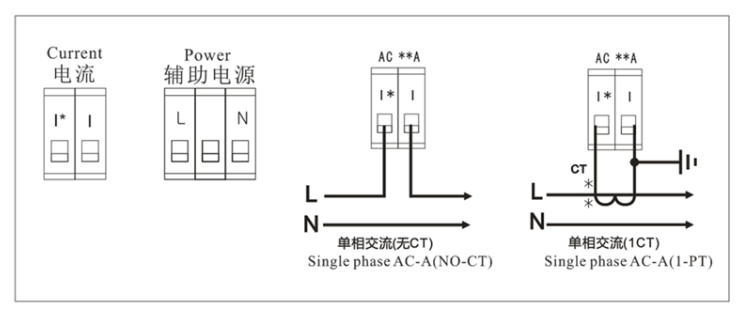

信號接線圖：
